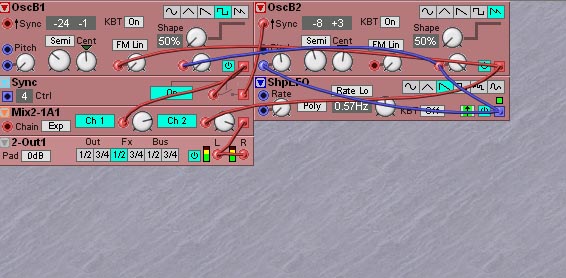

Секция VA (верхняя часть)

нажмите чтобы увеличить

Используемые модули

OscB1
Первый осциллятор (генератор сигнала)

OscB2
Второй Осциллятор

Sync
Кнопкой включает синхронизацию осцилляторов. Проверьте эффект

Mix2-1A1
Микшер. Смешивает сигналы осцилляторов

ShpLFO
Генератор низкой частоты. Управляет питчем и формой волны второго осциллятора.

2-Out1
Посылает АУДИО сигнал на выход

ПРИНЦИП РАБОТЫ

Осцилляторы 1 и 2 генерируют АУДИО сигнал, который, смешиваясь в микшере, посылается в секцию FX. Об этом говорит нажатая на модуле 2-Out1 кнопка fx1\2. Значит, в секции FX, этот сигнал будет принят модулем FX-In, на котором, так же нажата кнопка 1\2.

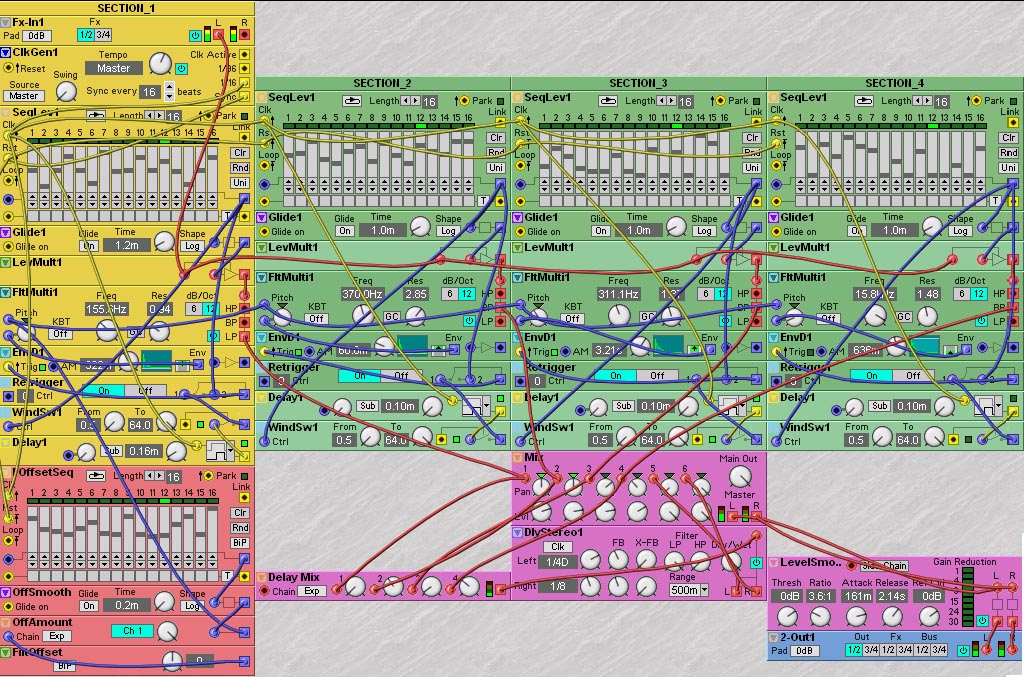

Секция FX (нижняя часть)

нажмите чтобы увеличить

Используемые модули

Fx-In1
Вход АУДИО сигнала из секции VA Принимает сигнал из секции VA. Тут все понятно

ClkGen1
Клок Генератор для синхронизации модулей. Генерирует клок синхронный с заданным темпом в патче. На это указывает надпись Master на кнопке Source. Если поменять ее на Internal то темп придется задать вручную и невозможно будет запустить клок с помощью кнопки Run в глобальных настройках патча.

В данном патче этот генератор один синхронизирует все секвенсоры.

Каждый 16 удар сбрасывает все секвенсоры на начало. На это указывает желтый провод идущий из дырки Sync на вход Rst секвенсоров и поле Sync Every. Так как там стоит число 16, значит синхронизируется каждый 16 удар. Следовательно, на него секвенсоры и сбрасываются в начало.

Почему стоит именно 16 - известно только одному создателю патча, т.к в данном случае вполне достаточно и 4 ударов, на мой взгляд. В общем - загадка. Кто догадался, почему 16 - скажите.

Так же каждая 1\16 продвигает секвенсор на 1 шаг вперед. На это указывает желтый провод соединяющий дырку 1\16 на КлокГенераторе и Clk на секвенсоре.

SeqLev1
Ползунки задают уровень сигнала. Нижнее положение равно отсутствию сигнала, верхнее - максимальной громкости.

Glide
Сглаживает резкие переходы между меняющимися значениями в сигнале управления. Это похоже на портаменто. Только в сигналах управления.

Покрутите ручку Time и все поймете сами.

В данном случае сглаживание логарифмическое, так как необходим более короткий и резкий эффект. В случае с линейным сглаживанием он более длинный.

LevMulti
Это обычный VCA (Усилитель Управляемый Напряжением)
Принимает входной АУДИО сигнал с входа (FxIn1) и логический с модуля Glide и выдает на выходе уже сглаженный параметрами модуля Glide АУДИО сигнал.

FltMulti
Мультифильтр. В данном случае LP, то есть настроенный на усиление низких частот за счет ослабления остальных.
На его вход подается уже сглаженный АУДИО сигнал.

EnvD1
Огибающая амплитуды.
Реагирует на сигнал управления с триггера (синий провод идущий с выхода триггера на вход Trig). В данном случае вход Trig реагирует только на высокий сигнал управления, то есть только когда нота нажата, и если сигнал приходит посылает огибающую с выхода Env.

Trigger
Предназначен для выбора типа восприятия сигналов секвенсора. Когда триггер включен, каждый шаг передает точную копию сигнала Clk (в данном случае с секвенсора). В противном случае стоящие подряд несколько событий (нот) будут восприняты как одно (а) но длинной в несколько. А при включенном триггере каждое событие воспринимается отдельно.
Как это работает и зачем это нужно будет понятно позже.

WindSw1
Принимает логический сигнал с секвенсора и если его значение находится в пределах от 0.5 до 64, посылает его дальше. Сигналы вне пределов не обрабатываются.

Delay1
Модуль задержки логических сигналов.
Синхронизирован с секвенсором, о чем говорит желтый провод соединяющий вход модуля с дыркой Clk на секвенсоре.
В данном случае устанавливает задержку срабатывания модуля WindSw1.

FOffsetSeq
Определяет, на каком шаге, будет открываться или закрываться FltMulti1. Чем меньше значение ползунка, тем меньше открывается фильтр. Нулевое значение равно позиции, в которой в данный момент находится частота среза фильтра, максимальное - полностью открытому фильтру.

OffSmooth
С этим мы уже разобрались. это тот же Glide. Определяет резкость переходов между значениями секвенсора.

OffAmount
Определяет, насколько сильно будут влиять значения секвенсора на фильтр.

FiltOffset
Сдвиг частоты среза фильтра.

ПРИНЦИП РАБОТЫ

Рассмотрим на примере модулей находящихся слева (желтого и красного цвета).

Из секции VA АУДИО сигнал приходит на FxIn1 в секцию FX и посылается на усилитель LevMulti, который принимает его и придает ему форму грува. Она передается в виде УПРАВЛЯЮЩЕГО сигнала с выхода секвенсора и проходит по пути через модуль Glide, который сглаживает разницу между значениями секвенсора.

Из модуля LevMulti в виде АУДИО сигнала выходит уже секвенция и попадает в мультирежимный фильтр - FltMulti1, где им же и обрабатывается, на чем приключения АУДИО сигнала заканчиваются. С выхода фильтра он попадает на внешнюю обработку и на конечный выход.

Надо заметить, что используется LP (Низкочастотный) выход фильтра. То есть все изменения происходят только с низкочастотным диапазоном, граница которого устанавливается с помощью ручки Freq. Все что левее разделительной риски на ручке - идет на выход.

Теперь проследим механизм изменения частоты среза фильтра.

В левой части фильтра находятся входы для источников модуляции для управления частотой среза фильтра. Рассмотрим их подробнее. Начнем с верхнего.

На этот вход передаются значения второго секвенсора – FOffsetSeq, ползунки которого определяют степень открытия и закрытия

фильтра. Но сигнал идет с секвенсора не на прямую, а через модуль OffSmooth который сглаживает разницу между значениями секвенсора и модуль OffAmount который определяет, на сколько сильно значения секвенсора будут влиять на поведение фильтра.

Так же этот вход соединен с такими же входами других используемых в патче фильтров, это сделано для того, что бы не дублировать модули, выделенные красным цветом для каждого диапазона частот. Эти модули, таким образом, влияют и на остальные секции то же. То есть это просто параллельное включение.

Нижний вход модуляции фильтра управляется огибающей которая, в свою очередь, управляется включенным триггером. Если триггер выключен огибающая посылается непрерывно. Триггер необходим для того, что бы каждое значение секвенсора воспринималось отдельно. Однако не все значения секвенсора обрабатываются, а только те, которые входят в диапазон определенный модулем WindSw1.

Ручка рядом с входом модуляции фильтра определяет, на сколько сильно сигнал с огибающей будет влиять на поведение частоты среза фильтра.

Такие вот процессы происходят с каждой из четырех секций. Разница лишь в типе используемого фильтра (в секции 1 - LP в остальных BP) и частоте среза.

Со всех фильтров сигналы поступают в микшер (он выделен Фиолетовым цветом), оттуда на внешнюю обработку эффектами, в данном случае это дилэй и компрессор, а с компрессора сигнал попадает на выход, то есть к вам в колонки.
